ESU LokPilot 5 DCC/MM/SX/M4 Decoder – H0 & 0

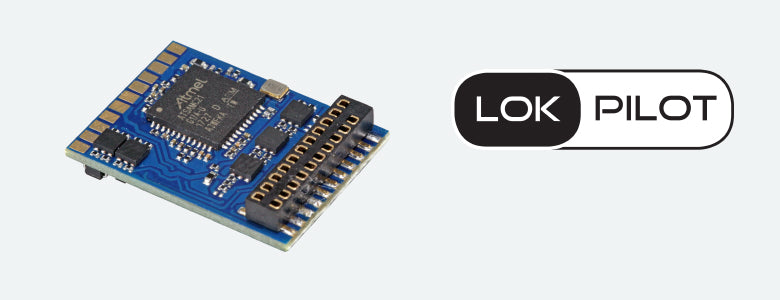

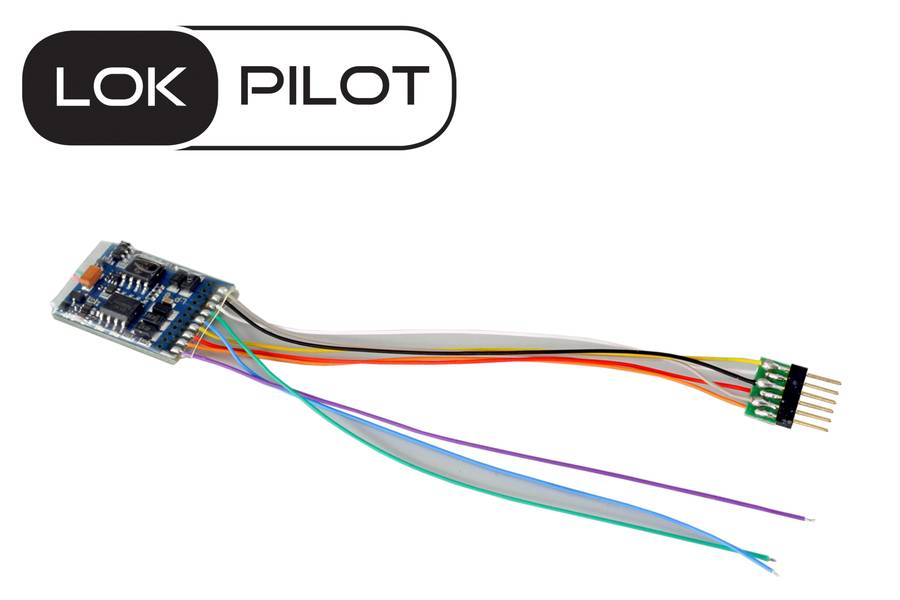

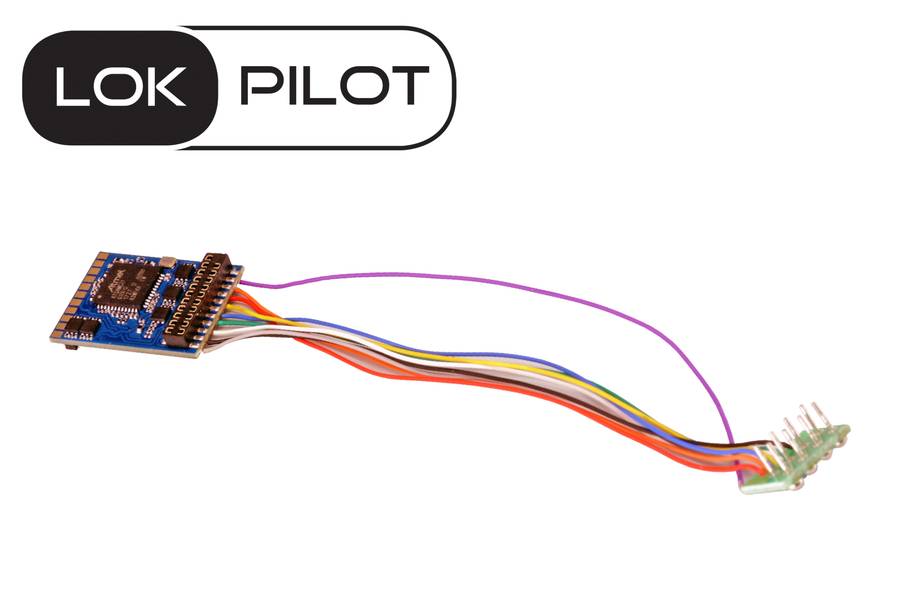

De ESU LokPilot 5 is de meest veelzijdige vertegenwoordiger van de LokPilot-familie en past in vrijwel alle locomotieven voor schalen H0 en 0. Beschikbaar met alle gangbare interfaces.

Rijmodi & Protocollen

De LokPilot 5 is een echte multi-protocol decoder. Hij ondersteunt DCC, Motorola®, Selectrix® en M4. In DCC-formaat worden 14 tot 128 rijstappen ondersteund, 2- en 4-cijferige adressen en maximaal 32 functies. Dankzij RailComPlus® melden de decoders zich volledig automatisch aan bij een geschikte digitale centrale.

Motorola®-gebruikers profiteren van maximaal 28 rijstappen met 255 adressen en drie extra adressen voor het activeren van 16 functies. Het M4-protocol maakt automatische registratie mogelijk bij mfx®-compatibele centrales. Alle 32 mogelijke functietoetsen zijn daarin beschikbaar.

De LokPilot 5 herkent de Märklin® remtrajecten, ZIMO® HLU/ZACK-commando's en het Lenz® ABC-systeem. Remmen met DCC-remmodules of gelijkspanning is eveneens mogelijk. Een ABC-pendelautomatiek maakt automatisch heen-en-weer rijden tussen twee stations mogelijk. De decoder is ook geschikt voor analoog gelijkstroom én wisselstroom — hij schakelt volledig automatisch tussen de rijmodi.

Functies

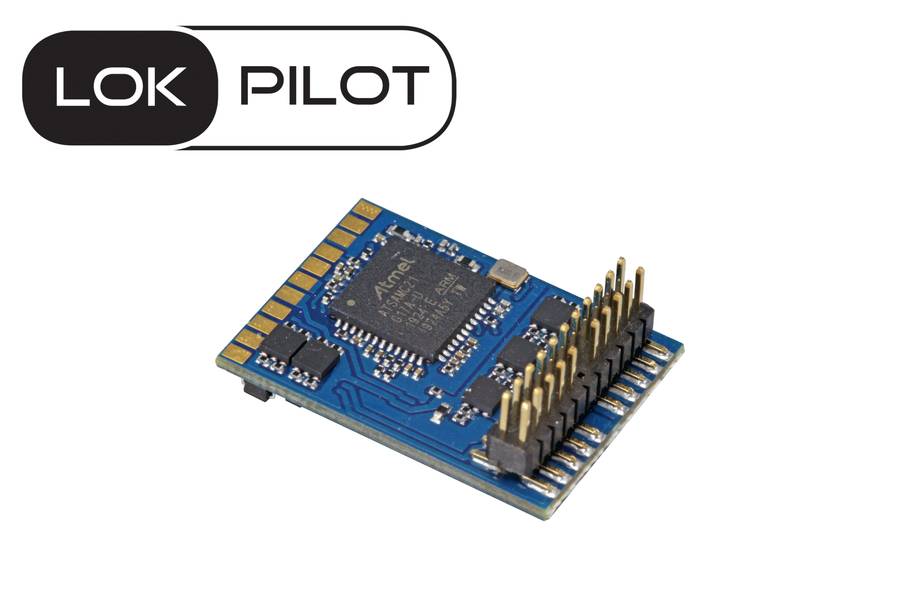

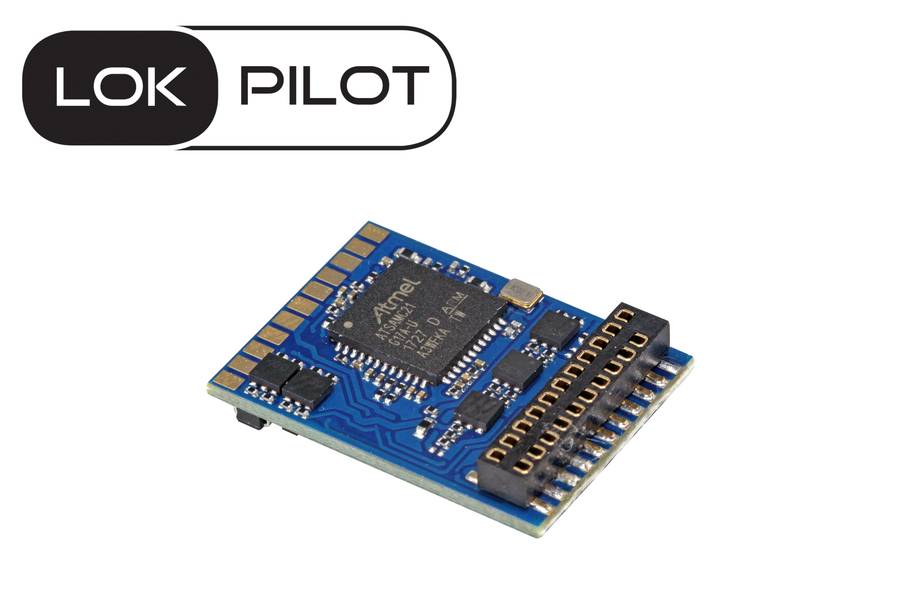

Elke LokPilot 5 beschikt over ten minste 10 versterkte functie-uitgangen met elk 250 mA uitgangsstroom. Versies met PluX22 of 21MTC-interface hebben aanvullend 4 uitgangen voor servo's of logische niveauuitgangen. Alle belangrijke verlichtingsfuncties zijn beschikbaar; de helderheid van elke uitgang is afzonderlijk instelbaar. De decoder ondersteunt automatisch aan- en ontkoppelen voor ROCO®, Krois® en Telex®-koppelingen.

Motorregeling

De motorregeling is ingrijpend verbeterd met een variabele PWM-klokfrequentie van 10 kHz tot 50 kHz voor superrustige werking, ook bij klokmotoren. De belastingsregeling is aanpasbaar met maximaal 10 CV's. De unieke "Autotune"-functie kalibreert de decoder automatisch op de motor. Met een continu motorstroom van maximaal 2,0 A levert de LokPilot 5 voldoende vermogen voor ook oudere motoren.

PowerPack

Op verzoek kan een PowerPack op de LokPilot 5 worden aangesloten om vuile railsecties te overbruggen. Alle functie- en motoruitgangen zijn uiteraard beveiligd tegen overbelasting.
