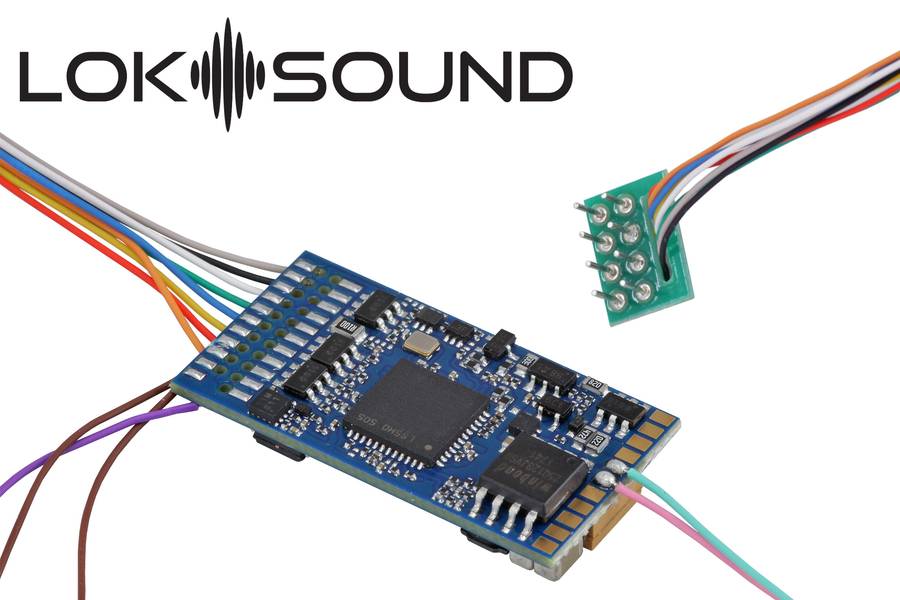

ESU 58410 – LokSound 5 DCC/MM/SX/M4 Leerdecoder met 11x15mm Speaker – 8-pin NEM652

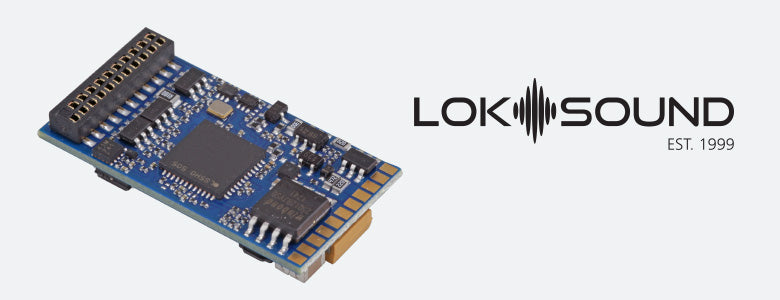

De ESU LokSound 5 is het vlaggenschip van de LokSound-familie. Dankzij de combinatie van digitale decoder en geluidsmodule op één printplaat zijn de afmetingen slechts 30 mm x 15,5 mm, waardoor de decoder in vrijwel elke locomotief voor de schalen H0 en 0 past.

Rijmodi & Protocollen

De LokSound 5 is een echte multi-protocol decoder. Hij ondersteunt het DCC-formaat, Motorola®, Selectrix® en M4. In DCC-formaat worden 14 tot 128 rijstappen ondersteund, evenals 2- en 4-cijferige adressen en maximaal 32 functies. Dankzij RailComPlus® melden de decoders zich volledig automatisch aan bij een geschikte digitale centrale. Ook RailCom® is ondersteund voor het uitlezen van CV-waarden via de hoofdspoorprogrammering.

Motorola®-gebruikers profiteren van maximaal 28 rijstappen met 255 adressen en drie extra Motorola®-adressen voor het activeren van 16 functies. Het M4-protocol maakt automatische registratie mogelijk bij mfx®-compatibele centrales.

Remfuncties

De LokSound 5 herkent de Märklin® remtrajecten, ZIMO® HLU-remcommando's en het Lenz® ABC-systeem. Remmen met DCC-remmodules, directe spanning of Selectrix®-remdiode is ook mogelijk. Een ABC-pendelautomatiek maakt automatisch heen-en-weer rijden tussen twee stations mogelijk. Geschikt voor analoog gelijkstroom én wisselstroom.

Geluid

De LokSound 5 kan tot 10 kanalen gelijktijdig afspelen. Elk kanaal heeft een resolutie van maximaal 16 bit / 31.250 kHz voor HiFi-kwaliteit. Een Class-D audioversterker met maximaal 3 W uitgangsvermogen stuurt speakers aan van 4 tot 32 ohm. Het enorme 128 Mbit geluidsgeheugen zorgt voor voldoende capaciteit. Drie afzonderlijk instelbare remfuncties en twee alternatieve belastingsscenario's geven maximale controle.

Functies

De LokSound 5 beschikt over ten minste 10 versterkte functie-uitgangen (afhankelijk van de interfaceversie). Alle belangrijke verlichtingsfuncties zijn beschikbaar en de helderheid van elke uitgang is afzonderlijk instelbaar. De decoder ondersteunt automatisch aan- en ontkoppelen voor ROCO®, Krois® en Telex®-koppelingen.

Motorregeling

De motorregeling is verbeterd met een variabel instelbare PWM-klokfrequentie van 10 kHz tot 50 kHz voor superrustige werking – ook bij klokmotoren. De belastingsregeling is aanpasbaar met maximaal 10 CV's. De unieke "Autotune"-functie kalibreert de decoder automatisch op de motor. Met een maximaal motorstroom van 1,5 A levert de LokSound 5 voldoende vermogen voor ook oudere motoren.

Inbegrepen

• ESU LokSound 5 decoder (30 x 15,5 mm)
• 11x15mm "suikerklontje" speaker
• Geluidskapselkit
