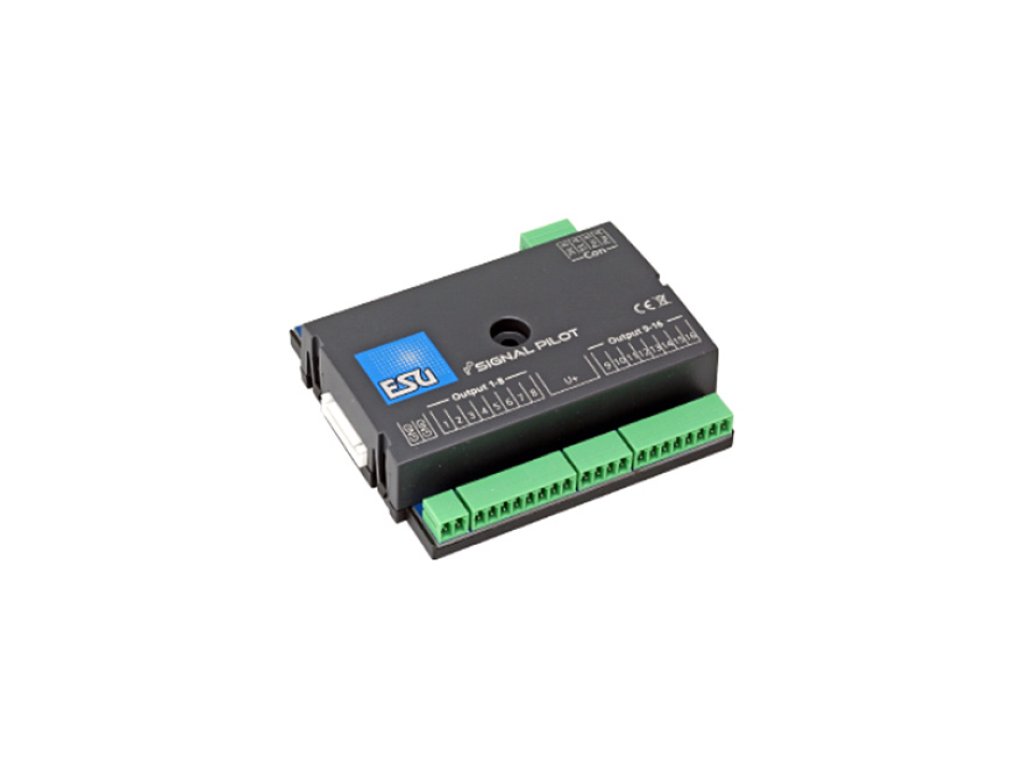

ESU 51840 SignalPilot – Seinendecoder met 16 uitgangen

De ESU SignalPilot is een multi-protocol accessoiredecoder speciaal ontwikkeld voor het schakelen van daglichtseinen. Met 16 onafhankelijke uitgangen in push/pull-configuratie kunnen zowel micro-lampjes als LED's (met voorschakelweerstand) direct worden aangesloten. Dankzij de push/pull-uitgangen zijn zowel seinen met gemeenschappelijke anode als seinen met gemeenschappelijke kathode (zoals Viessmann®-seinen) compatibel. Ook gemotoriseerde seinpalen en wisselaandrijvingen kunnen worden bediend.

Rijmodi & Protocollen

De SignalPilot ondersteunt zowel DCC met RailComPlus® als Motorola®. Via programmering kan aan elke uitgang een afzonderlijk adres of een combinatie van adressen worden toegewezen. Programmeren op het hoofdspoor (POM) en op het programmeerspoor is mogelijk. Dankzij RailCom® kunnen CV-waarden ook worden uitgelezen.

Functies

De SignalPilot kan rechtstreeks worden gevoed vanuit de digitale centrale of via een externe transformator (gelijk- of wisselstroom). Elke uitgang is afzonderlijk instelbaar als:

• Continu licht, knipperlicht of pulslicht
• Instelbare helderheid en knipperfrequentie
• Fade-in en fade-out tijden
• Realistische lichteffecten: zacht dimmen, tl-buis effect, defecte tl-buis, gaslantaarnsimulatie, flikker­licht
• Willekeurig in-/uitschakelen en in-/uitschakelvertraging
• Nachtdienst-uitbreiding: alle uitgangen gezamenlijk dimmen

Seinbeelden

De uitgangen van de SignalPilot worden bij de configuratie gecombineerd tot seinbeelden. Twee-, drie-, vier- of meervoudige seinbeelden zijn mogelijk. Per sein worden één of meer wisseladressen (accessoireadressen) toegewezen — maximaal 16. Configuratie verloopt uitsluitend via de ESU LokProgrammer-software, waarbij ook XML-bestanden voor exotische seinen kunnen worden gemaakt of uitgebreid.

LokProgrammer

De eenvoudigste manier om de SignalPilot te configureren is via de ESU LokProgrammer. Selecteer het gewenste seintype en de bedrading wordt direct op het scherm getoond. De firmware van de SignalPilot is te allen tijde bij te werken via de LokProgrammer.

Uitbreiding

Optioneel kan een SwitchPilot Extension relaismodule op de SignalPilot worden gekoppeld voor het instellen van remgedeelten of het polariseren van wisselhartstukken.
